radiostekker hetzelfde bij Japanse auto's?

In Car Entertainment = muziek, film, ...
Plaats reactie
2bifuell
Berichten: 7
Lid geworden op: 10 feb 2013 08:27 pm

radiostekker hetzelfde bij Japanse auto's?

Bericht door 2bifuell » 10 feb 2013 08:33 pm

Hallo mensen,ik kan eind deze week mijn 2011 mazda 2 ophalen,nu vraag ik mij af of ik de activesubwoofer uit mijn oude auto,Toyota Yaris ,kan aansluiten op de standaardradio in de Mazda.
Hier volgt een fotootje van de stekker:

Afbeelding

al vast bedankt

greetz Erik

Gebruikersavatar
damic
Site Admin
Berichten: 2627
Lid geworden op: 11 dec 2006 03:51 pm
Locatie: Mechelen

Bericht door damic » 10 feb 2013 09:21 pm

Misschien wel misschien niet, heb je een pin layout? Ziet er mee een standaard stekker uit.
RX-7 SA (12A) 1980
121 '93, 626 Coupe 2.0 '90, 626 BreaK 2.0D '92, Pug Partner '06
Hyundai H-1 2.5 '11 werkpaard
Yootooobe: http://www.youtube.com/user/Damicske

2bifuell
Berichten: 7
Lid geworden op: 10 feb 2013 08:27 pm

Bericht door 2bifuell » 10 feb 2013 09:24 pm

is ook een standaard nstekker ,de stekker uit de radio ging hierin en de andere stekker in de radio,zo simpel.
kan dat bij de standaard mazda radio ook?
Laatst gewijzigd door 2bifuell op 10 feb 2013 09:30 pm, 1 keer totaal gewijzigd.

Gebruikersavatar
damic
Site Admin
Berichten: 2627
Lid geworden op: 11 dec 2006 03:51 pm
Locatie: Mechelen

Bericht door damic » 10 feb 2013 09:26 pm

Een pin-layout is een layout van je pinnen op de stekker, wat signaal erop staat.
RX-7 SA (12A) 1980
121 '93, 626 Coupe 2.0 '90, 626 BreaK 2.0D '92, Pug Partner '06
Hyundai H-1 2.5 '11 werkpaard
Yootooobe: http://www.youtube.com/user/Damicske

2bifuell
Berichten: 7
Lid geworden op: 10 feb 2013 08:27 pm

Bericht door 2bifuell » 10 feb 2013 09:31 pm

damic schreef:Een pin-layout is een layout van je pinnen op de stekker, wat signaal erop staat.
is dat niet universeel?

Gebruikersavatar
damic
Site Admin
Berichten: 2627
Lid geworden op: 11 dec 2006 03:51 pm
Locatie: Mechelen

Bericht door damic » 10 feb 2013 09:32 pm

ISO stekkers zijn "universeel" en dan zitten er nog verschillen op :(

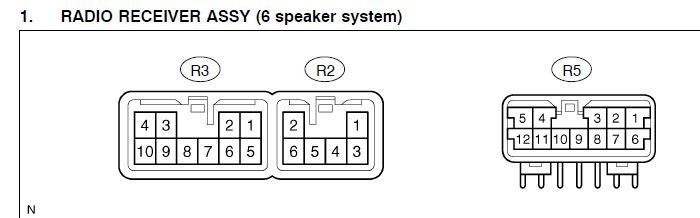

Heb trouwens dit gevonden:
Afbeelding
FR+/FR-: R3 pin 1/ R3 pin 5
FL+/FL-: R3 pin 2/R3 pin 6
RR+/RR-: R2 pin 1/R2 pin 3
RL+/RL-: R2 pin 2/R2 pin 6

Radio's ACC turn on wire: R3 pin 3

[edit]Wat aan het zoeken geweest en kan alleen met een grote platte stekker afkomen
Afbeelding

Je kunt er volgens mij wel een verloopstekker voor kopen, ik zou zeggen wacht af tot je de wagen hebt en bekijk het dan eens, heb nog andere stekkers tegen gekomen[/edit]
RX-7 SA (12A) 1980
121 '93, 626 Coupe 2.0 '90, 626 BreaK 2.0D '92, Pug Partner '06
Hyundai H-1 2.5 '11 werkpaard
Yootooobe: http://www.youtube.com/user/Damicske

2bifuell
Berichten: 7
Lid geworden op: 10 feb 2013 08:27 pm

Bericht door 2bifuell » 10 feb 2013 10:00 pm

super bedankt!

2bifuell
Berichten: 7
Lid geworden op: 10 feb 2013 08:27 pm

Bericht door 2bifuell » 10 feb 2013 10:03 pm

de toyota stekker was voor 2 speakers in de voordeuren l+r en 2 speaker s in het dashboard l+r

de stekkers aan de actieve subwoofer werden er tussen geplaatst

10 draden in de stekker

Gebruikersavatar
damic
Site Admin
Berichten: 2627
Lid geworden op: 11 dec 2006 03:51 pm
Locatie: Mechelen

Bericht door damic » 10 feb 2013 10:07 pm

Dan is het die R3 stekker van Toyota :)
Pin 1+5 = Voor rechts (front right)
Pin 2+6 = Voor links (front left)
Pin 3 = ACC (+12V na contact)

[edit]Pinlayout Mazda radio connector gevonden http://www.miata.net/garage/nbaudio/index.html en dan helemaal naar beneden[/edit]
RX-7 SA (12A) 1980
121 '93, 626 Coupe 2.0 '90, 626 BreaK 2.0D '92, Pug Partner '06
Hyundai H-1 2.5 '11 werkpaard
Yootooobe: http://www.youtube.com/user/Damicske

2bifuell
Berichten: 7
Lid geworden op: 10 feb 2013 08:27 pm

Bericht door 2bifuell » 11 feb 2013 07:00 pm

en past dat dan zo in de mazda radio?

Gebruikersavatar
damic
Site Admin
Berichten: 2627
Lid geworden op: 11 dec 2006 03:51 pm
Locatie: Mechelen

Bericht door damic » 12 feb 2013 03:51 pm

Ik zal eens zien, maar denk het niet.
Afbeelding
RX-7 SA (12A) 1980
121 '93, 626 Coupe 2.0 '90, 626 BreaK 2.0D '92, Pug Partner '06
Hyundai H-1 2.5 '11 werkpaard
Yootooobe: http://www.youtube.com/user/Damicske

2bifuell
Berichten: 7
Lid geworden op: 10 feb 2013 08:27 pm

Bericht door 2bifuell » 12 feb 2013 07:01 pm

heel erg bedankt voor je moeite,het is me nu duidelijk!

Gebruikersavatar
damic
Site Admin
Berichten: 2627
Lid geworden op: 11 dec 2006 03:51 pm
Locatie: Mechelen

Bericht door damic » 12 feb 2013 07:06 pm

Ik zou zeggen, als je kunt solderen ofzo koop (sloop) een Mazda stekker en een Toyota stekker en maak die aan elkaar ;)
RX-7 SA (12A) 1980
121 '93, 626 Coupe 2.0 '90, 626 BreaK 2.0D '92, Pug Partner '06
Hyundai H-1 2.5 '11 werkpaard
Yootooobe: http://www.youtube.com/user/Damicske
